FP-XT型氧气阻火管(阻火器)
FPV-XT型氧气阀门前、后阻火管(阻火器)

1、产品简介
FP系列氧气阻火管(阻火器)和FPV氧气阀门前、后阻火管(阻火器)是我厂开发的新产品，成功地解决了不锈钢或碳钢与铜异种金属焊接的难题，完全可替代进口。
本产品广泛应用于冶金、化工等行业的氧气输送管道，可有效地切断因高速气流中杂物与管壁急剧磨擦产生的火源，杜绝管道燃爆事故的发生。用户可直接将本产品与输氧管道的适当部位焊接连通即可运行。
2、产品结构示意图

1、3接管段(材质：1Cr18Ni9,0Cr18Ni9,20)
2、阻火段(材质：T11,T22,TU1,TU2,B10)

3、产品外形尺寸表

公称通径 DN	FP-XT氧气阻火管(阻火器)			FPV-XT氧气阀门前、后阻火管(阻火器)
公称通径 DN	型号规格	D	L	型号规格	D	L
15	FP-1.5T	18	600	FPV-1.5T	18	1600
20	FP-2.0T	25	600	FPV-2.0T	25	1600
25	FP-2.5T	32	600	FPV-2.5T	32	1600
32	FP-3.2T	38	600	FPV-3.2T	38	1600
40	FP-4.0T	48	600	FPV-4.0T	48	1600
50	FP-5.0T	57	700	FPV-5.0T	57	1700
65	FP-6.5T	76	700	FPV-6.5T	76	1700
80	FP-8.0T	89	700	FPV-8.0T	89	1700
100	FP-10T	108	700	FPV-10T	108	1700
125	FP-12.5T	133	700	FPV-12.5T	133	1700
150	FP-15T	159	800	FPV-15T	159	1800
200	FP-20T	219	800	FPV-20T	219	1800
250	FP-25T	273	800	FPV-25T	273	1800
300	FP-30T	325	800	FPV-30T	325	1800
350	FP-35T	377	800	FPV-35T	377	2050
400	FP-40T	426	800	FPV-40T	426	2300

注：1、管道公称压力PN=4MPa
2、订货时请说明氧气管道的材质及规格，以便选用相适用的接管材料。
3、根据用户需要阀门后阻火器一端采用法兰结构。

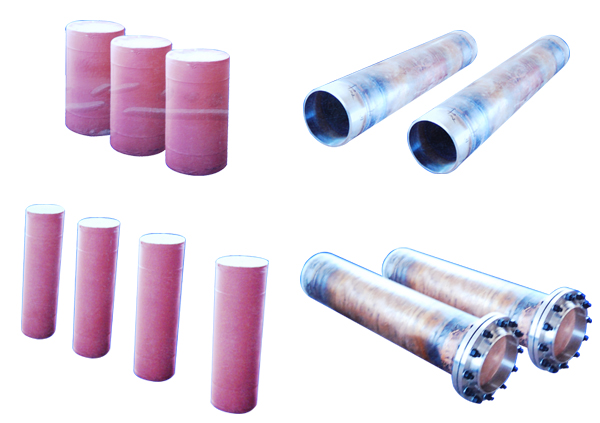

产品展示
