PW型煤气管道水封器 |
1、产品用途
本产品设在煤气清洗 设施快速水封切断阀的下方,用于去除煤气中的冷凝水。
2、结构特点
2.1产品由水平管(管径D)和两根垂直短管组成“U”形水封,水平管两端用钢板封堵;水平管底部的支座,可与钢支架安装固定。
2.2本产品水平管端部设有由盲板密封的排污口;用户可根据需要换上相应口径的闸阀或球阀进行排污。
2.3开始使用本产品时,先将出口管端打开灌水至溢出为止,然后密封。

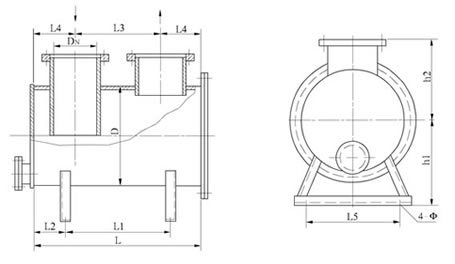

2.4产品结构如下图 |
|
3、产品主要尺寸、重量见下表 |
型号 |
DN |
D |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
4-Φ |
h1 |
h2 |
W(kg) |
PW30-60 |
100 |
300 |
600 |
400 |
100 |
350 |
125 |
300 |
18 |
330 |
300 |
88.0 |
PW35-65 |
125 |
350 |
650 |
400 |
125 |
300 |
175 |
320 |
18 |
330 |
300 |
107.0 |
PW40-80 |
150 |
350 |
800 |
530 |
135 |
400 |
200 |
300 |
20 |
350 |
350 |
143.0 |
PW40-80Ⅱ |
125/150 |
400 |
830 |
530 |
150 |
300 |
110 |
300 |
20 |
350 |
350 |
150.0 |
PW40-90Ⅱ |
2-65 |
400 |
900 |
600 |
150 |
600 |
150 |
370 |
20 |
350 |
350 |
136.0 |
PW60-90 |
200 |
600 |
900 |
500 |
200 |
450 |
225 |
700 |
22 |
500 |
450 |
255.0 |
PW60-100 |
300 |
600 |
1000 |
600 |
200 |
500 |
250 |
700 |
22 |
500 |
500 |
302.0 |
PW60-115 |
300 |
600 |
1150 |
730 |
210 |
550 |
300 |
700 |
22 |
500 |
500 |
308.0 |
PW60-125Ⅱ |
150/200 |
600 |
1250 |
750 |
250 |
650 |
300 |
700 |
22 |
500 |
500 |
290.0 |
PW70-100 |
250 |
700 |
1000 |
600 |
200 |
500 |
250 |
500 |
22 |
520 |
530 |
325.0 |
|
说明:①Ⅱ型为双管式(即二支进气管)
②垂直管的进口法兰按JB/T81-94,PN=1.6MPa选用。用户如需非本表所列规格的煤气管道水封器,本厂可代为设计和制造。 |
|
