SFC型自洁式空气过滤器
1、产品的特点
  ◆MFS型自洁式空气过滤器是在可编程序控制器的控制下实现过滤元件分组自动清洁,在过滤元件的自洁过程中,其它过滤元件正常运行。
◆自洁方式有:定时控制、压差控制、手动自洁。
◆过滤效率高,在过滤尘粒2μm时,过滤效率为99%以上。
◆适应空气温度范围广,在潮湿多雾地区条件下正常运行。
◆过滤元件的使用寿命长,在正常环境条件下,更换周期约2年左右。
◆具有高可靠性,主要元器件采用进口件可实现无人操作。
◆设计合理,大型过滤器为积木组合式结构。
◆阻力损失小。
◆设备能耗低,压缩空气耗量为0.4-0.4的m3/min,吸入状态。
◆对本产品如有特殊要求,可根据用户要求进行非标准设计,满足用户需要。

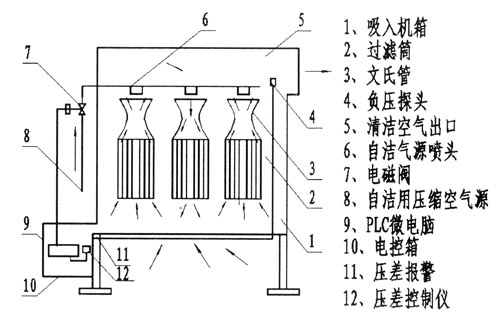

2、工作原理
  含尘空气在空气压缩机吸气侧负压的作用下,从粗过滤箱吸入,经过高效过滤筒,空气中的尘埃在重力,惯性扩散,接触阻留等综合作用下,被吸附在高效过滤筒上,而洁净的空气再经过特制的文氏管到净气室汇集至出气管被空气压缩机吸入。当空气被过滤后,尘埃被吸附在高效过滤筒上,在可编程序控制器的作用下,用自动的方式按顺序控制分组进行反吹自洁过程,当阻损超过一定值时,用自动方式进行连续反吹自洁,程序设计中也可用手动自洁方式反吹,直以阻损保持在指标内即恢复原来的自动自洁程序。
3、主要技术性能参数
项目型号 MFS20 MFS40 MFS60 MFS80 MFS100 MFS120 MFS160 MFS200 MFS300 MFS400 MFS500 MFS600 MFS800 MFS1000 MFS2000 MFS4000
空气过滤量
Nm3/min吸入状态
20-30 40-50 60-70 80-90 100-110 120-130 160-180 200-220 300-320 400-440 500-540 600-660 800-860 1000-1100 2000-2200 4000-4200
阻力Pa 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150
过滤粒度/效率% 1μm99.6%  2μm99.8% 3μm99.9% 4μm/100%
耗气量m3/min 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.2 0.2 0.2 0.2 0.3
电功率W 100 100 100 100 100 100 100 200 200 200 200 200 200 200 500 500
外形尺寸
mm
1020 1020 1420 1820 1820 1820 1820 2220 2620 3420 4220 4220 4220 4220 7000 8000
620 1020 1020 1020 1020 1420 1820 1820 2220 2220 2220 2600 4400 4400 5300 7500
2800 2800 2800 2800 3700 3700 3700 4300 4300 4300 4300 4500 4500 4500 6000 8500
重量T 0.8 1 1.3 1.5 2 2.5 3 3.2 3.5 4 4.5 5 7.5 10 16 22
